Caractéristique d’un dipôle actif Tronc Commun
Caractéristique d’un dipôle actif Tronc Commun est une notion essentielle pour analyser les circuits en physique. Caractéristique d’un dipôle actif Tronc Commun est une notion clé. Ce cours est construit à partir du document de référence. Il traite la pile et le dipôle électrolytique, puis la détermination du point de fonctionnement et l’application de la loi de Pouillet.
Définition d’un dipôle actif
Un dipôle est actif si la tension à ses bornes n’est pas nulle en circuit ouvert. Exemples cités dans le document, pile, groupe électrogène, alimentation de laboratoire et générateur de signaux.

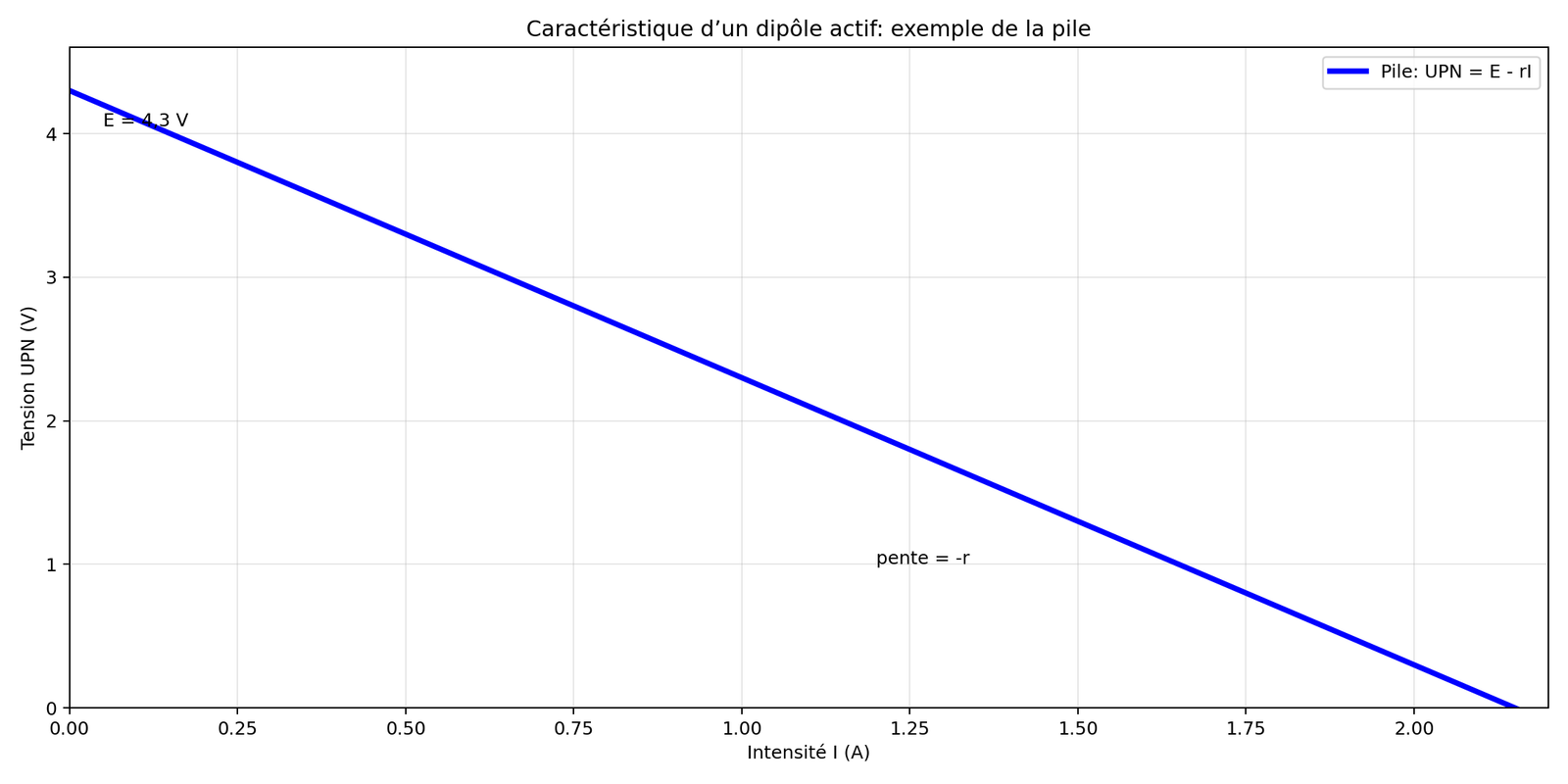

Caractéristique de la pile
La droite expérimentale est décroissante et suit l’équation UPN = E − rI.
- f.é.m mesurée, E = 4,3 V
- résistance interne, r = 2,0 Ω
- court-circuit théorique, Icc = E/r
- Association des conducteurs ohmiques Tronc Commun

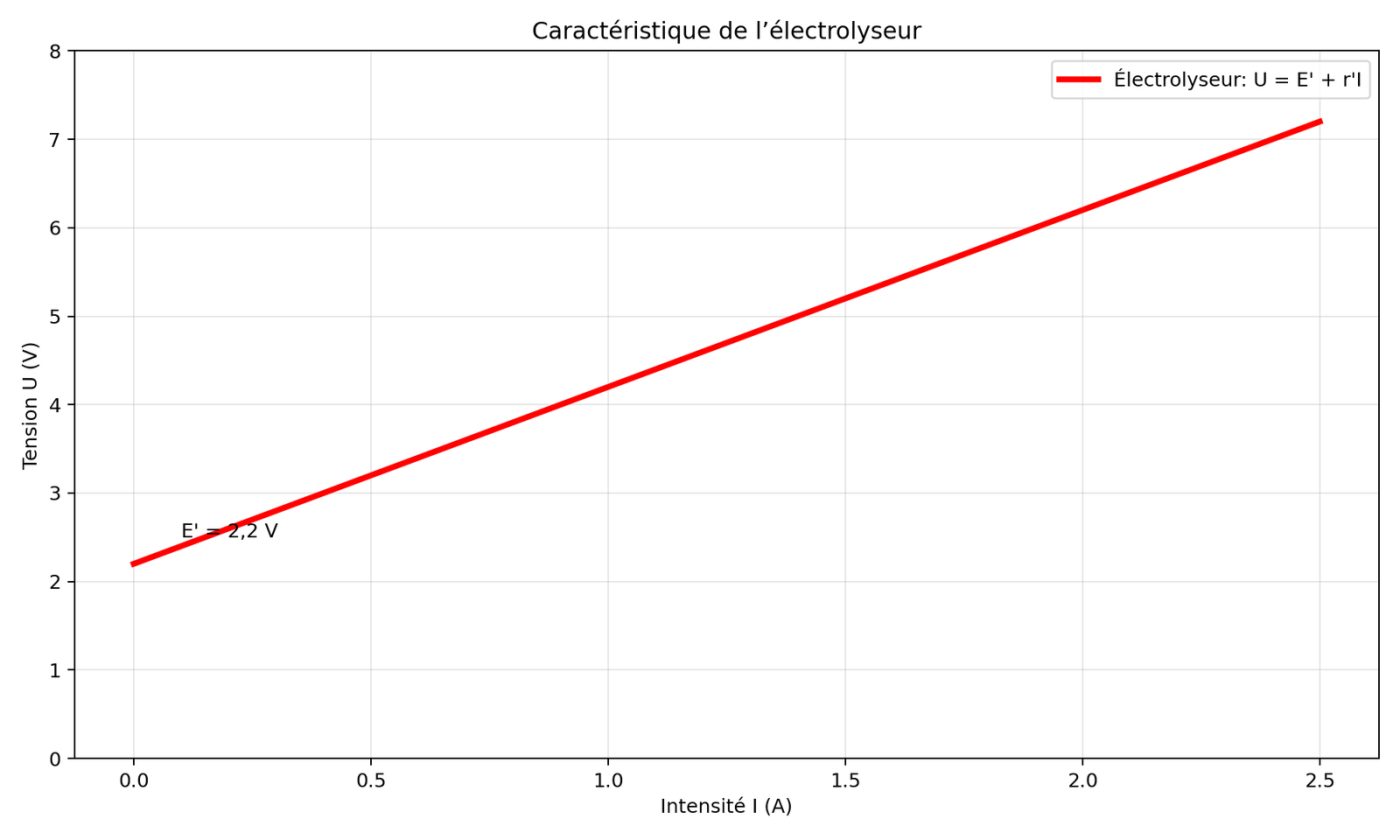

Caractéristique du dipôle électrolytique
Pour le dipôle électrolytique, la caractéristique est une droite croissante:
U = E’ + r’I
- force contre-électromotrice, E’ = 2,2 V
- résistance interne, r’ = 2 Ω
Tableau récapitulatif
| Dipôle | Équation | Paramètres | Sens de variation |
|---|---|---|---|
| Pile | UPN = E − rI | E = 4,3 V, r = 2,0 Ω | U diminue quand I augmente |
| Dipôle électrolytique | U = E’ + r’I | E’ = 2,2 V, r’ = 2 Ω | U augmente quand I augmente |

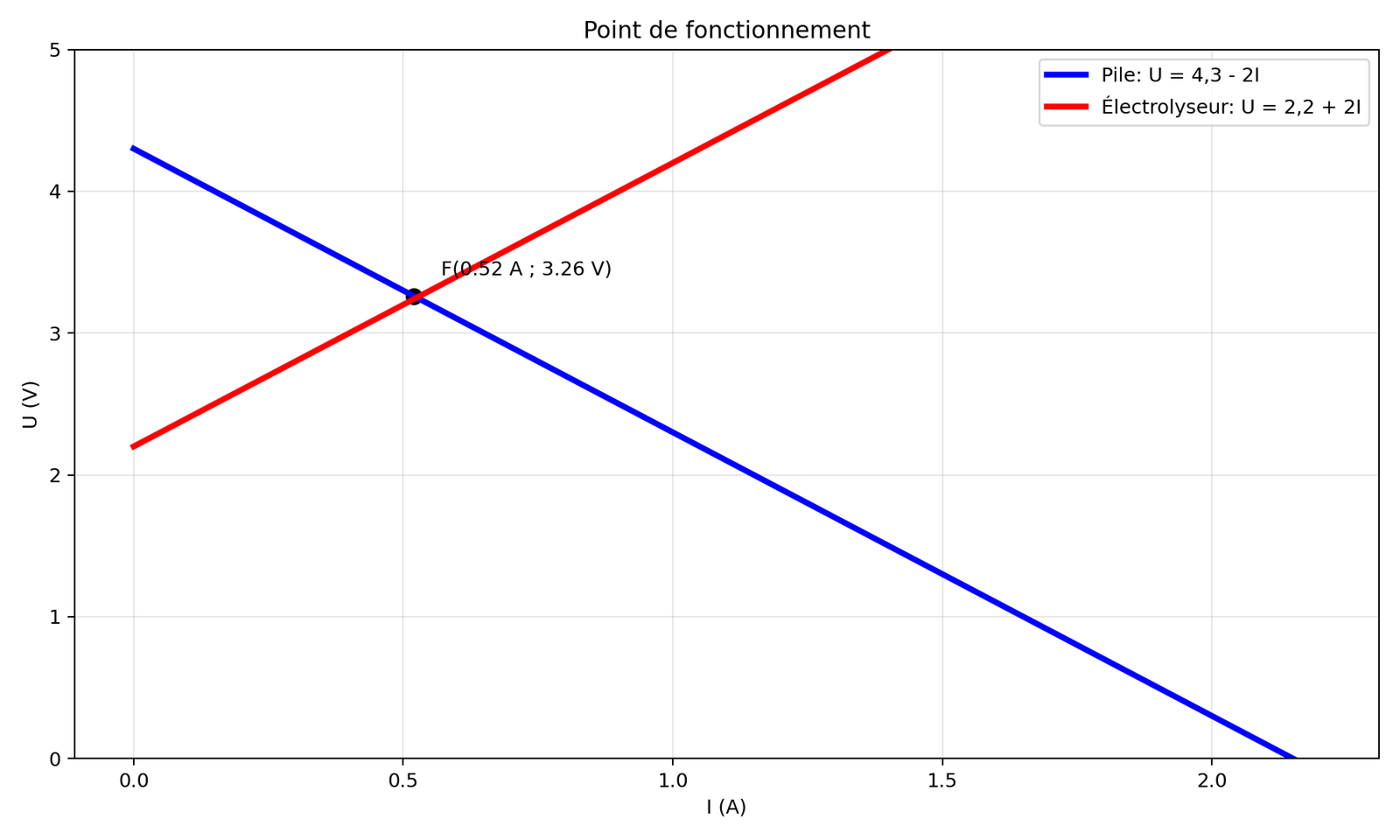

Point de fonctionnement
Le point de fonctionnement F est l’intersection des caractéristiques des dipôles associés. La lecture du document donne un point proche de I = 0,7 A et U = 3,6 V.

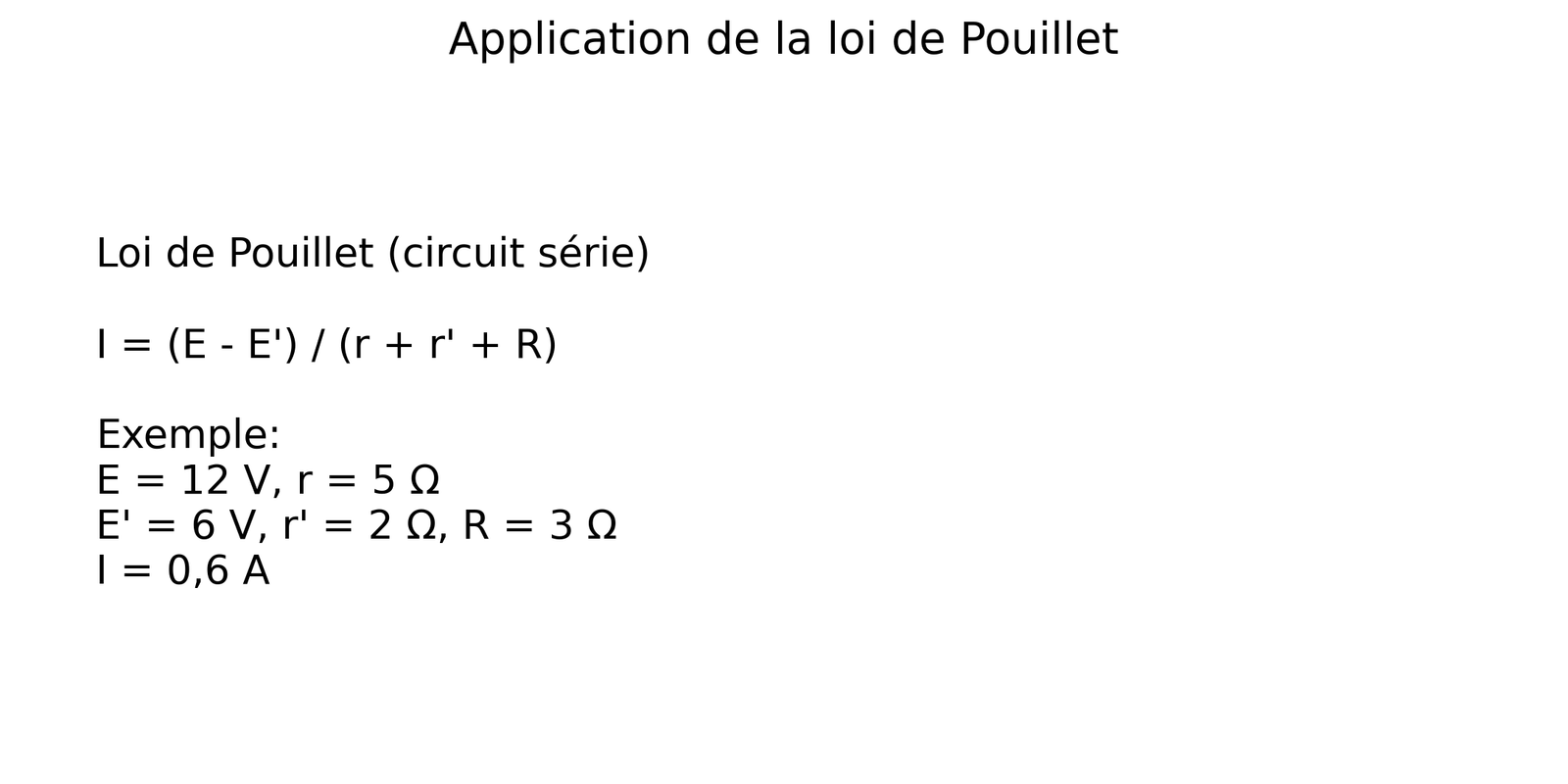

Loi de Pouillet en série
Pour les dipôles linéaires en série:
I = (E − E’) / (r + r’ + R)
Application du document: E = 12 V, r = 5 Ω, E’ = 6 V, r’ = 2 Ω, R = 3 Ω, donc I = 0,6 A.
Points clés
- Choisir la bonne équation selon le dipôle étudié.
- Lire E, E’, r, r’ sur la courbe et vérifier les unités.
- Déterminer le point de fonctionnement par intersection.
- Valider le calcul par comparaison graphique.
